Надрамник (основание)
Импортная конструкционная сталь Ruukki Lazer 420, покрытие ОЦИНКОВАННОЕ.
Крепление кузова к раме шасси
В соответствии с инструкцией производителя шасси. Оцинкованные кронштейны, импортная фурнитура (класс прочности не менее 10.9)

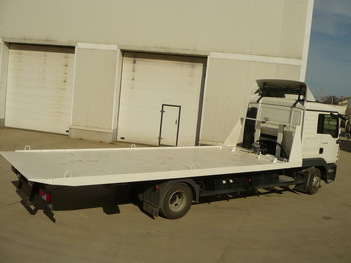

Технические параметры:
Габаритные размеры платформы: длина - 6100-7100мм, ширина 2550мм.
Рабочая длина платформы - 5500-6500мм.
Рабочая ширина платформы – 2450мм.

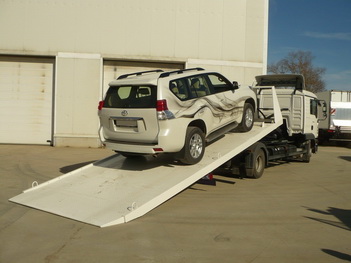

Угол заезда на платформу не более 13-14 градусов.
Грузоподъемность - 6300-11000кг.
Конструкция платформы:
- подъемное основание
- опорная конструкция – задний противоподкатный брус
- подвижная платформа.
Поверхность платформы выполнена из рифленого стального листа.
Верхняя часть платформы окрашивается в цвет кабины шасси (возможны варианты) специальной автоэмалью PPG (Франция).

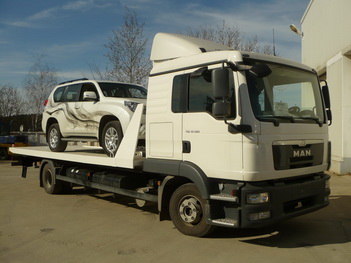

В передней части платформы выполнена рамка-спойлер, на высоту кабины шасси.
По краям, вдоль платформы выполнен окантовочный бортик высотой 80мм (труба квадратного сечения с элементами для крепления тросов и растяжек при фиксации эвакуируемого автомобиля).

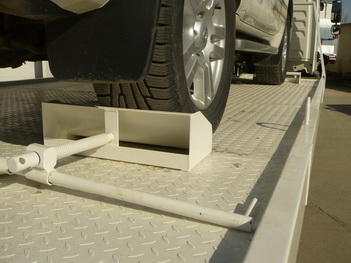

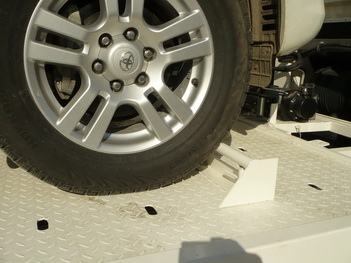

Платформа оборудована колесными упорами: передние - сдвижные, задние – сдвижные, регулируемые.
В задней части платформы предусмотрено два «стакана» и съемный ролик для возможности изменения направления троса при эвакуации автомобиля.
Гидравлические элементы платформы:
- 3-х секционный гидрораспределитель с двухсторонними рычагами управления (узел управления закрыт специальным стальным корпусом для защиты от попадания грязи).
- гидравлический цилиндр подъема – 2шт. (на пальцах крепления гидроцилиндров предусмотрены масленки).
- гидравлический цилиндр сдвижения 1шт. (на пальцах крепления гидроцилиндров предусмотрены масленки).
- гидравлическая лебедка (со стальным тросом) на подвижном основании (ручное поперечное перемещение).
- тросоукладчик
- гидробак в основании рамы платформы (крышка бака с сапуном)
- гидравлические рукава и шлангоукладчик (типа гусеница) для равномерной укладки гидравлических рукавов.
- насос гидравлический.
Оборудование
Фара для освещения рабочей зоны
Проблесковый маяк оранжевого цвета
Боковые габаритные фонари светодиодного типа.
Световозвращающая контурная маркировка.
Импортные задние пластиковые крылья с резиновыми брызговиками.
Защита боковая – импортный алюминиевый профиль на откидных стойках.
Задний противоподкатный брус – оцинкованный/окрашенный стальной профиль.
